Модуль адресации управляющий Юнитест МАКС-УОП в Сергиевом Посаде

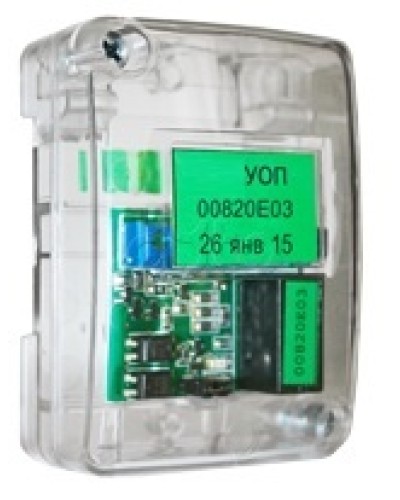

Описание Модуль адресации управляющий Юнитест МАКС-УОП

Описание:
Модуль адресный управляющий МАКС-УОП (далее модуль) предназначен для формирования адресных управляющих сигналов пуска устройств пожарной автоматики, оповещения или пожаротушения при работе в составе системы сигнализации "ЮниМАКС" или "Юнитроник-496М".

Модуль подключают к двухпроводной адресной линии, по которой он передает на АПКП сообщения и принимает команды с указанием своего адресного кода. Адресный код (номер модуля в системе) устанавливается при программировании АПКП.

Питание управляющих цепей модуля осуществляется от внешнего источника питания =12В или =24В. Модуль имеет гальваническую развязку, разделяющую цепи с дополнительным питанием и цепи, связанные с адресной линией.

Модуль имеет выход реле, с помощью которого он обеспечивает питание шлейфа управления с несколькими устройствами пожарной автоматики или оповещения напряжением =12В или =24В. Каждое из этих устройств подключают к шлейфу управления через диодный ключ, рассчитанный на рабочий ток устройства потребителя. Напряжение на выходе модуля определяется напряжением внешнего источника питания.

Модуль работает следующим образом. В дежурном режиме модуль подает в шлейф управления напряжение обратной полярности, и потребители благодаря диодным ключам оказываются отключенными от шлейфа управления. В дежурном режиме осуществляется контроль шлейфа управления на обрыв и короткое замыкание с помощью оконечного резистора. В связи с этим шлейф управления должен иметь конфигурацию луча без ответвлений.

Неисправность шлейфа управления, а также падение напряжения питания ниже 9В индицируется желтым оптическим индикатором.

По команде АПКП модуль изменяет полярность напряжения на выходе, и ток через диоды поступает к потребителям. Включение реле модуля индицируется красным светодиодом.
